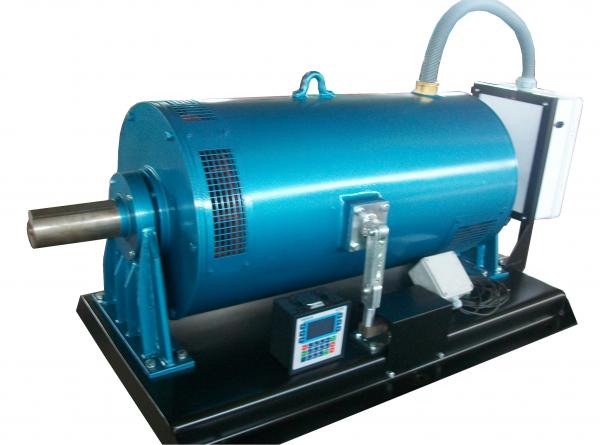

Sarkaç Dinamo / Dinamometre


Döner makina ve motorların güç ve moment ölçümlerinde kullanılır.
Not: Monofaze alternatörler hakkında bilgi almak için lütfen firmamıza başvurunuz.


Dynamometer
Döner makina ve motorların güç ve moment ölçümlerinde kullanılan elektrik makinaları "sarkaç dinamo" veya "dinamometre" olarak adlandırılmaktadır. Sarkaç dinamo ile test edilen makinanın gücü ve momenti çok hassas bir şekilde tespit edilebilmektedir. Yukarıdaki resimde sarkaç dinamoya bağlı test edilecek bir motor görülmektedir. Sarkaç dinamo statoru 8 ile gösterilen rulmanlar üzerinde yataklıdır.  Stator üzerinde bir yük kolu(5) ve bu yük kolu vasıtası ile  uygulanan kuvveti ölçen yük hücresi(4) (load cell) bulunur. Hız ölçümü için takometre(3) bağlanmıştır. Test edilecek dizel motor sarkaç dinamoya kaplinle(2) bağlanmıştır. Sarkaç dinamo çıkışı yüklere bağlanmıştır. Sarkaç dinamoya bir doğru akım kaynağı ile uyartım verilir.

Test edilmek istenilen dizel motor(1) çalıştırıldığında buna bağlı sarkaç dinamo da döner. Sarkaç dinamoya bağlı yük ve uyartım akımı ayarlanarak dizel motor yüklenir. Yüklenme sırasında yük kolu vasıtası ile yük hücresine kuvvet uygulanır. Yüklenme arttıkça kuvvet artar. Yük kolu ucu ile sarkaç dinamo ekseni arasındaki mesafe ile ölçülen kuvvet çarpıldığında moment bulunur. O anda takometreden ölçülen devir de bilindiğinden, dizel motor gücü rahatlıkla hesaplanabilir.

Tarafımızdan üretilen sarkaç dinamolarda isteğe göre elektronik kart takılabilir. Bu kart yük hücresi ve takometreden aldığı verilere göre hesaplamaları yapar ve ekrana aktarabilir.

Sarkaç dinamo istenilen devir ve güce göre projelendirilip üretilebilir.



Tarafımızdan ürtilen sarkaç dinamoyu kullanan bazı müşterilerimiz:

gensan dynamometer gensan dynamometer
10kW İmpo A.Ş. / İzmir 100kW İmpo A.Ş.


gensan dynamometer gensan dynamometer
100kW Başak Traktör / Sakarya 100kW Motosan / İstanbul

TRAKTÖR JENERATÖRÜ
TRAKTÖR kuyruk milinden hareket alan jeneratörler.
Frekans Konvertörü
Frekans Konvertörleri
Frekans: 100--400 Hz
Devir: 750-3000d/d
Kullanım Alanları:
- Trafo testleri
- Uçak Yer Destek Üniteleri
- Yüksek frekans gerektiren özel uygulamalar
Endüktif Yük - Döner Trafo
Endüktif Yük: Jeneratör yüklemelerinde istenilen güç faktöründe yüklemek için kullanılır.

Döner Trafo: Voltajı kademesiz olarak ayarlamada kullanılan kademesiz trafolardır.
