Traktör Tahrikli Alternatörler

Traktör jeneratörü Alternatör(dinamo), kayış kasnak mekanizması, şase ve panodan oluşmaktadır.

1. Alternatör:
Traktör jeneratörlerinde kullanılan Gensan alternatörlerin ortak özellikleri aşağıda belirtilmiştir.
- Fırçasız (Kömürsüz)
- Otomatik regülatörlü (AVR’li)
- Yardımcı sargılı
- 1500 devir / dakika
- Üçfazlı Yıldız Bağlı 231 / 400 Volt (Fazlararası 400 Volt ;  Faz-Nötr arası 231 Volt)
NOT: İstenmesi halinde monofaze alternatör kullanılabilir.

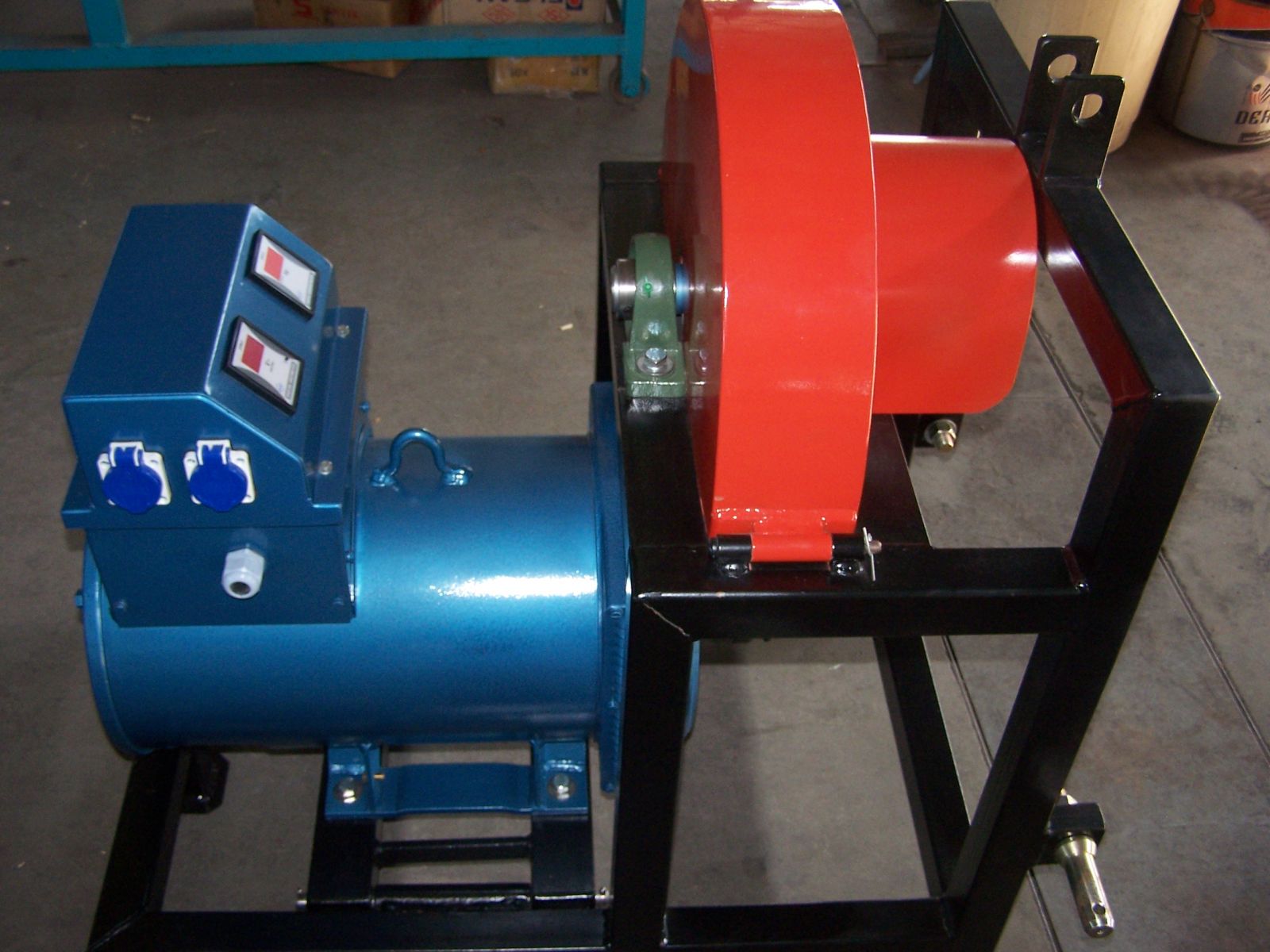

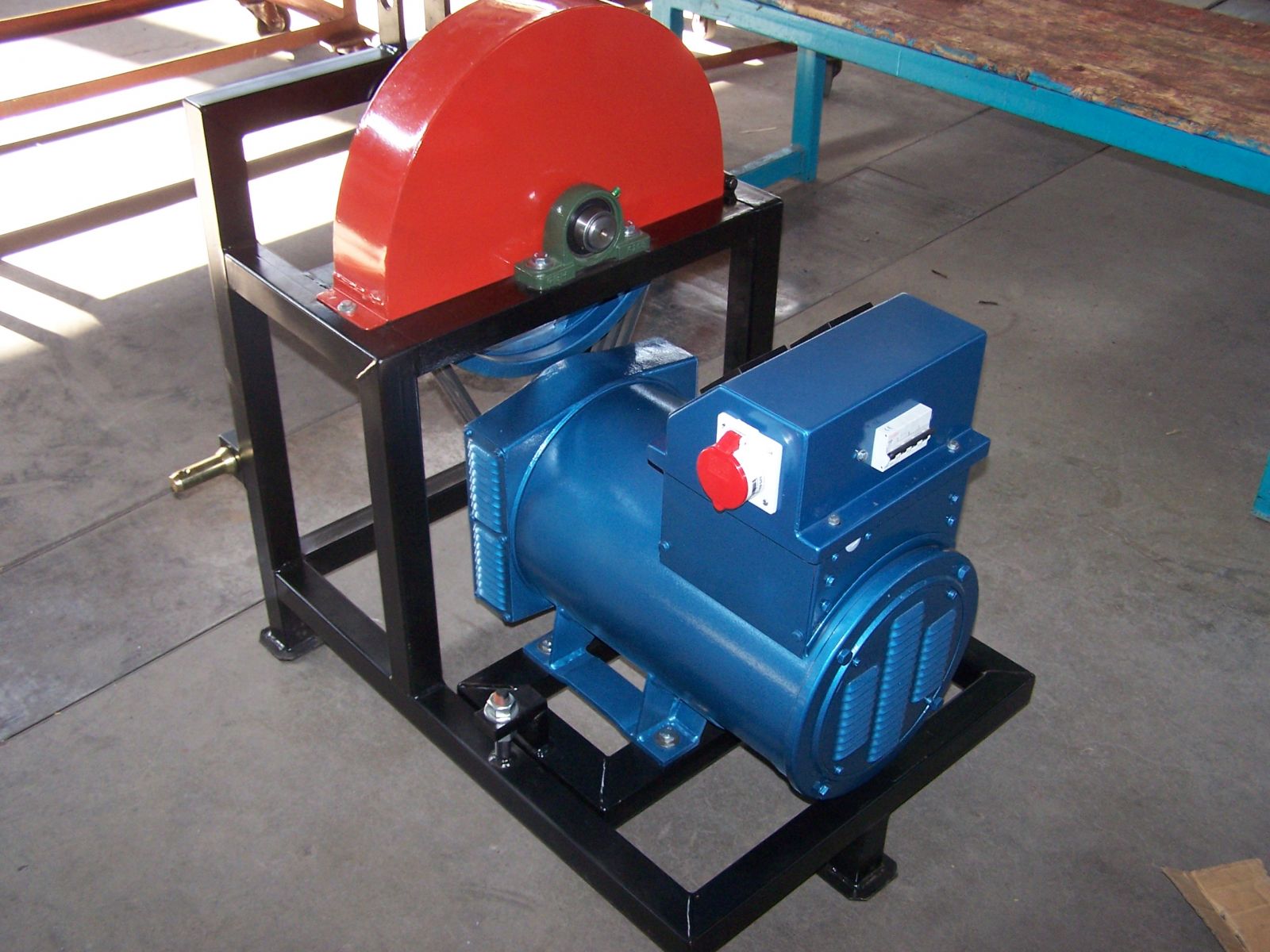

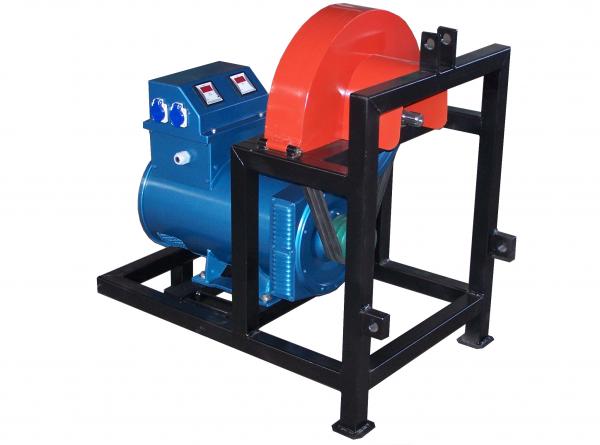

2. Kayış Kasnak Mekanizması  ve Şase

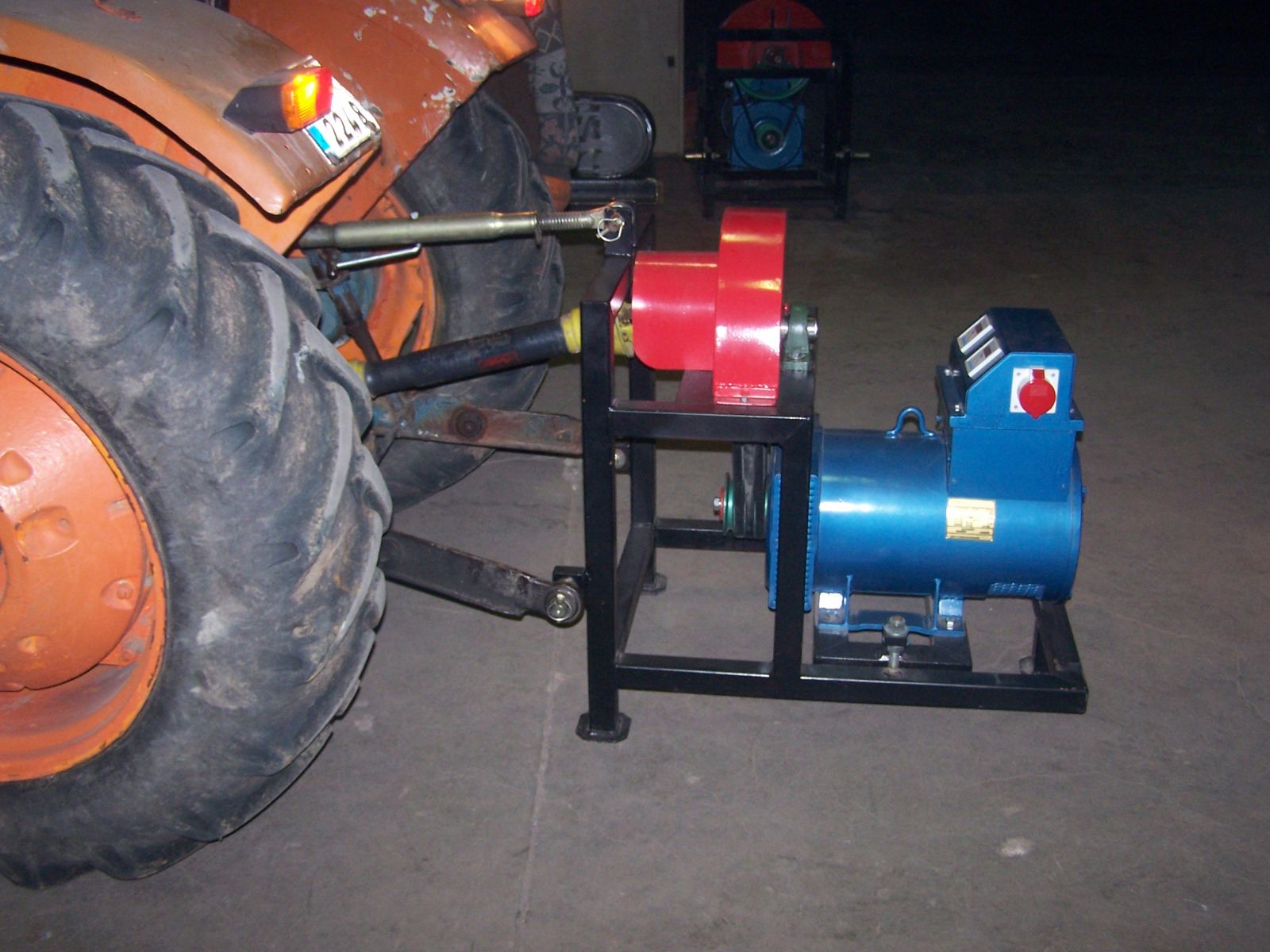

Alternatör 1500 devir/dakika’dır. Alternatör tahriki kayış kasnak sistemi ile sağlanmaktadır. Alternatörü 1500 d/d ‘de döndürebilmek için kuyruk mili 480devir/dakika ile döndürülmelidir. Kayış adedi seçilen güce göre değişiklik gösterebilir. Kasnak tehlikeyi önlemek için muhafaza ile korunmaktadır. Kuyruk milinden jeneratör şaftına hareket kardan şaftı ile iletilir. Kardan şaftı alternatör gücüne göre seçilmelidir. Örneğin 25KVA’lık bir alternatör için en az 25kw güce dayanabilen kardan mafsalı seçilmelidir.
Kayış uygun gerginlikte olması için alternatör ayaklarının bağlı olduğu şasede gerdirme mekanizması mevcuttur. Şase en olumsuz yükleri karşılayacak kadar sağlam olarak imal edilmiştir.

3. Alternatör Panosu

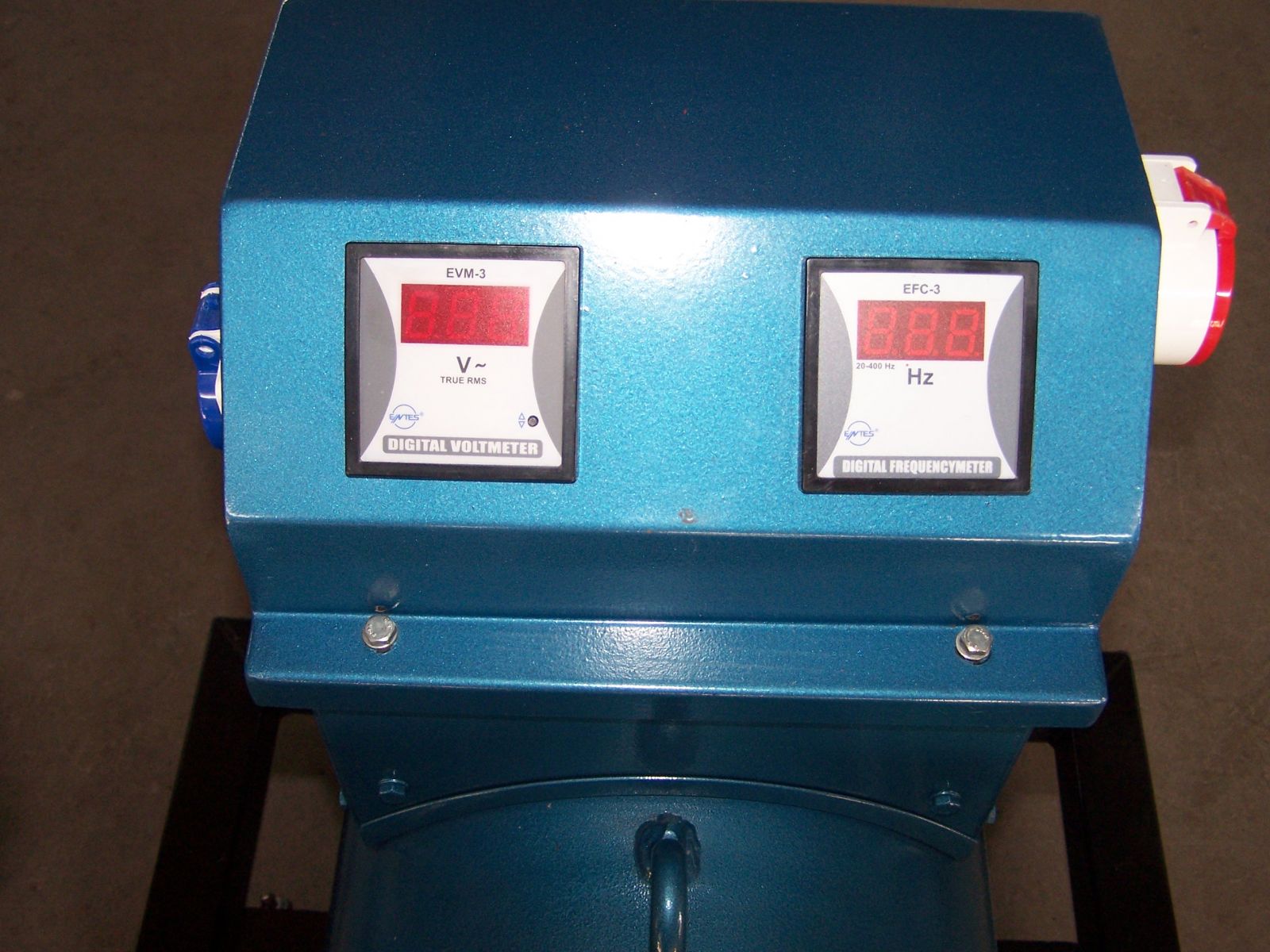

Alternatör panosunda 2 adet monofaze(tek faz) priz 1 adet trifaze(üç faz) priz mevcuttur. Aşırı akıma karşı koruma nötr kesmeli V-Otomat ile sağlanmıştır. Pano üzerinde fazlar arasına bağlı dijital voltmetre ve dijital frekansmetre mevcuttur. Voltmetre fazlar arası voltaj olan 400 voltu gösterir. Üç fazlı prizde de fazlar arası 400 volttur. Gösterge 400 volt gösterirken tek faz prizlerde Faz-Nötr arası 231 volt olmaktadır. Fazlar arası 380 volt ve faz-nötr arası 220 volta ayarlamak için alternatörün arkasında ayar potansiyometresi mevcuttur.
Alternatör çıkışı üç fazlı olup yıldız bağlıdır. Alternatör panosu üzerindeki prizler kullanılmadığı zaman pano üzerindeki 4 adet M6 civata sökülerek içerideki klemense ulaşılabilir. Bu klemensten uygun kesitte kablo kullanılarak harici bir panoya bağlanabilir. Harici panoya bağlantı yapılacaksa panoda alternatörü aşırı akımlara karşı korumak için termik manyetik şalter veya V-otomat ;  devri takip edebilmek için mutlaka frekansmetre bulunmalıdır.
DİKKAT: Alternatör panosu kullanılmadığı, enerjinin direkt klemensten alındığı durumda V-Otomat devre dışı kaldığından alternatör aşırı akıma karşı korumasız kalmaktadır. Direkt klemensten enerji alındığı durumda alternatörün nominal akımının üzerinde çalıştırılmasını önleyecek tedbirler alınmalıdır.

GÜÇ SEÇİMİ :

Traktör jeneratörüne güç ihtiyacına göre farklı güçlerde alternatör bağlanabilir. Özellikle dalgıç pompa, su pompası gibi elektirk motoru tahrikli makinalar çalıştırılacaksa alternatör gücü dikkatli seçilmelidir. Elektrik motorlarının kalkışta çekeceği güç direkt bağlamada nominal akımın 5-6 katı , yıldız üçgen şalterle bağlamada nominal akımın 2 katı olur. Elektrik motorunun kalkışta çekeceği akım belirlenerek güç seçimi yapılmalıdır.
